Героторный насос — это разновидность шестеренного насоса с внутреннем зацеплением, в котором используется зацепление специального профиля, число впадин на статоре превышает число зубьев на роторе на 1, отсутствует разделитель.

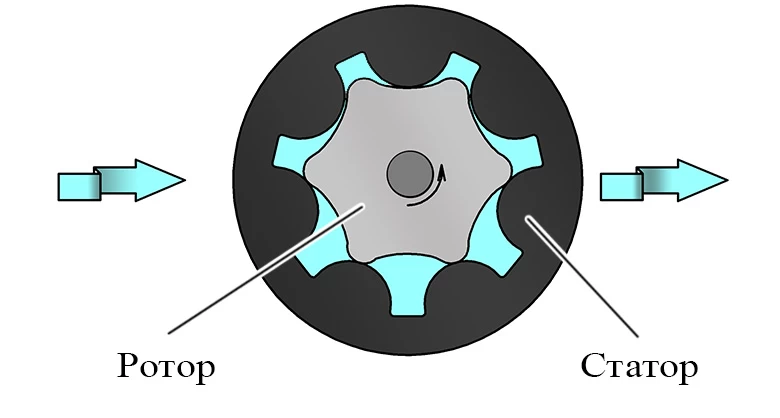

Принципиальная схема героторного насоса

Подвижный ротор, установлен в неподвижном статоре 2. Зубья на статоре и роторе спрофилированы таким образом, что ротор способен перекатываться по поверхности статора, кроме того, число зубьев (и впадин) на статоре больше чем число зубьев на роторе на 1. Ротор установлен в статоре с эксцентриситетом. При вращении приводного вала ротор совершает планетарное движение, перекатываясь по поверхности статора. В результате движения ротора в насосе образуются замкнутые камеры, объем которых в процессе движения изменяется. Область, в которой объем рабочей камеры увеличивается соединена с линией всасывания. В момент увеличения объема рабочей камеры жидкость заполняет полость героторного насоса. Область, в которой объем камеры уменьшается соединена с линией нагнетания, жидкость вытесняется в напорный трубопровод.

Рабочий объем и подача героторного насоса

Для того,чтобы вычислить рабочий объем героторного насоса достаточно знать геометрию зубчатого зацепления.

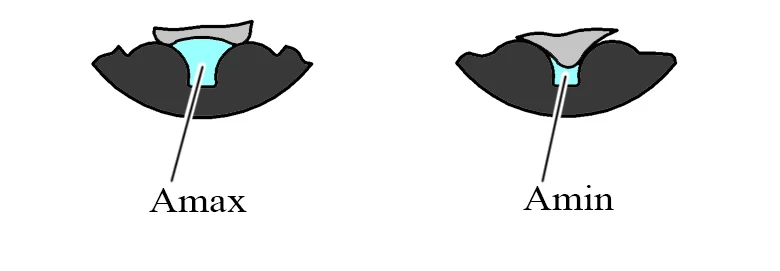

Рабочий объем героторного насоса можно вычислить зная минимальный и максимальный объем межзубьевой камеры:

• где q — объем рабочей камеры героторного насоса;
• z — число зубьев;
• V — объем межзубьевой камеры;
• h — ширина зуба.

Для того, чтобы вычислить теоретическую (идеальную) подачу героторного насоса, необходимо его рабочий объем умножить на частоту вращения приводного вала.

• где Q — подача насоса;
• n — частоа вращения вала насоса.

Героторные насосы обладают всеми достоинствами, характерными для шестеренных машин с внутренним зацеплением:

• компактностью;
• высокой надежностью;
• отсутствием запираемых объемов;
• плавностью работы;
• отсутствием значительных пульсаций давления;
• низким уровнем шума;
• возможностью работы на высоких скоростях вращения, до 5000 об/мин.

Термин геротор, в английской версии gerotor, является сокращением от словосочетания generated rotor (в переводе — произведенный ротор или образованный ротор). Это изобретение сделал в 1921 г. европейский инженер Myron Hill.
