Ремонт гидрораспределителей Р-80

Ремонт гидрораспределителей Р-80

В данной статье мы рассмотрим опишем как отремонтировать гидрораспределитель Р-80, а так же его технические характеристики, указания по установку на технику, а так же его техническому обслуживанию. Если у ВАС нет времени или возможности отремонтировать гидрораспределитель Р-80 самостоятельно, то доверьте это нашим специалистам позвонив по номеру . Ремонт тракторных распределителей типа Р-80 (Р-75). Устанавливаемые на тракторах распределителитипа Р-80 (современная маркировка) и Р-75 (устаревшая маркировка времен СССР) конструктивно одинаковые и отличаются только количеством золотников, так они бываю двухзолотниковыми и трехзолотниковые.

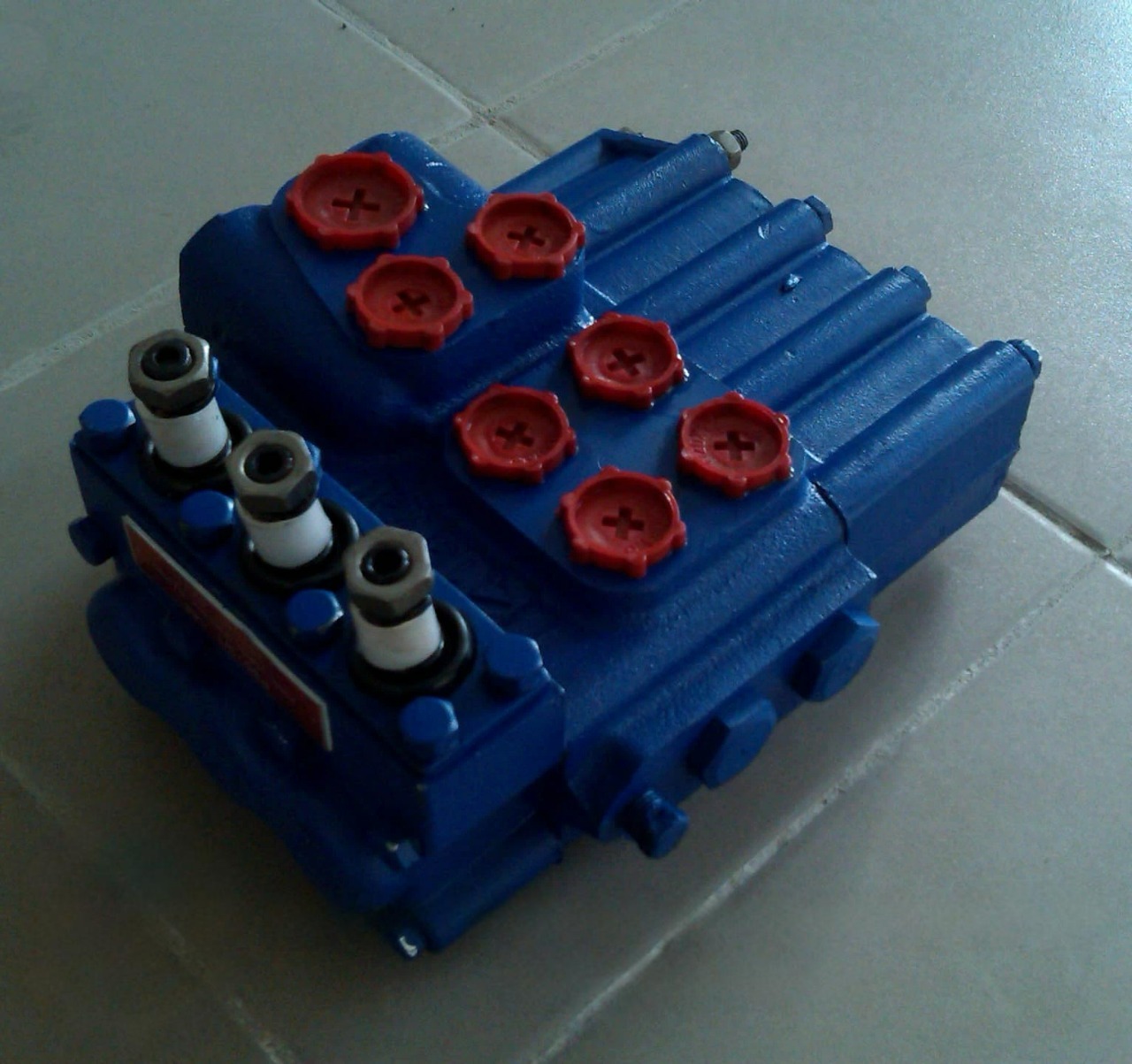

Фото гидрораспределителя Р-80

Поступивший в ремонт распределитель подвергают внешнему осмотру, при котором проверяют его техническое состояние, на­дежность включения и удержания золотников в рабочих поло­жениях. При разборке распределителя не допускается обезличивать (разъединять): золотник с корпусом, перепускной клапан с на­правляющей, гильзу золотника с бустером.

При износе конусную поверхность перепускного клапана шли­фуют (клапан закрепляют в разжимной цанге) или протачивают до выведения следов износа. Биение клапана допускается не более 0,01 мм.

Седло перепускного клапана при износе шлифуют на плоско­шлифовальном станке или протачивают на токарном станке, применяя разжимную оправку.

При износе кромки гнезда предохранительный клапан крепят с помощью разжимной оправки и протачивают или шлифуют на электромагнитной плите плоскошлифовального станка, после чего шлифованные детали следует размагнитить.

Если зазор между осью и рычагом верхней крышки не более 0,5 мм, то ось и рычаг можно не ремонтировать, а при сборке повернуть ось на 180° (изношенными поверхностями в сторону, противоположную полости крышки).

При зазоре более 0,5 мм изготовляют новую ось, а отверстие в рычаге и крышке растачивают и развертывают под ремонтный размер.

Отверстие в рычаге растачивают в двухкулачковом патроне токарного станка с кулачками, расточенными под сферу диа­метром 30 мм, или рассверливают сверлом диаметром 8,9 мм в приспособлении — кондукторе. Просверленное отверстие развер­тывают до диаметра 9+0 06 мм. Смещение оси отверстия сферы под ось рычагов относительно центра сферы рычага допускается не более 0,15 мм.

Защитное покрытие рычагов при износе необходимо вновь хромировать. Ось рычагов изготовляют из стали 45Х, хромируют и шлифуют под размер 9_0, мм.

Отверстия в верхней крышке рассверливают до диаметра 9+0,1 мм в кондукторе для того, чтобы отверстие в крышке находилось в центре сферической выточки крышки. Смещение оси отверстия относительно центра сферической поверхности верхней крышки допускается не более 0,15 мм, иначе масло будет вытекать через уплотнительное кольцо.

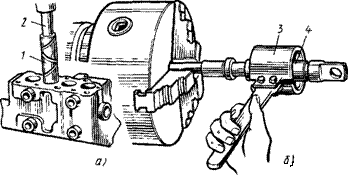

Рисунок 1. Ремонт золотника и корпуса распределителя:
а — притирка отверстия корпуса, в — притирка золотника: 1 — притир кор­пуса, 2 — оправка притира, 3 — державка притира, 4 — притир золотника

Изношенную втулку фиксатора железнят. Затем, установив ее в патроне токарного станка, обтачивают конусную поверх­ность до диаметра 11,5+0’2 мм, выдержав угол 35°.

Торцовую поверхность втулки после железнения шлифуют на плоскошлифовальном станке до размера 28_08 мм. После шли­фования втулку размагничивают. Трещины в нижней крышке заваривают или ремонтируют.

Корпус распределителя бракуют, если трещины проходят че­рез внутренние каналы.- Забоины и царапины на плоскостях при­легания верхней и нижней крышек корпусов распределителей не допускаются. Их устраняют шлифованием на плоскошлифоваль­ном станке. Неплоскостность поверхностей допускается не более 0,07 мм, непараллельность плоскостей — не более 0,1 мм.

Изношенные отверстия в корпусе под золотники восстанав­ливают притиркой (рис.1). Черновую притирку выполняют 28—30-микронной пастой до удаления следов износа при частоте вращения шпинделя 300—350 об/мин и числе двойных ходов притира 50—60 в минуту.

Чистовую притирку выполняют 5—7-микронной пастой и чистовым притиром, используя тот же режим обработки. Затем отверстия корпуса тщательно промывают, замеряют пневмати­ческим ротаметром конусность и эллипсность, которые должны быть не более 0,004 мм. Царапины и чернота на притертых поверхностях не допускаются. На торцовой поверхности корпуса после определения размера отверстия наносят метку о размер­ности группы, чтобы правильно комплектовать золотники с от­верстиями в корпусе.

Изношенные золотники шлифуют на шлифовальном станке до выведения следов износа, хромируют и шлифуют под ремонтный размер.

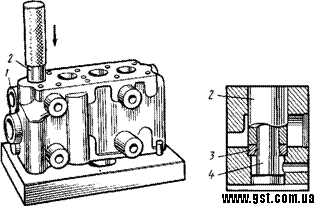

Рисунок 2. Запрессовка седла перепускного клапана:
1 — корпус распределителя, 2 — оправка, 3 — седло перепускно­го клапана, 4 — направляющий стержень

Перед шлифованием проверяют и, если необходимо, исправляют центровые отверстия золотников. После хромирова­ния острые кромки (наросты) обтачивают так, чтобы образова­лись фаски 0,3X60° к оси золотника. Окончательно наружную поверхность золотника доводят притиркой при частоте вращения 300—500 об/мин специальными притирами.

Притертая поверхность золотника должна быть чистой, без рисок и царапин. Овальность, конусность и огранка рабочей поверхности золотника допускаются не более 0,004 мм на всей его длине. Размеры золотника проверяют рычажной скобой (пассаметром) или рычажным микрометром с ценой деления 0,002 мм. Золотники после притирки сортируют по размерным группам.

При срыве более трех ниток в резьбовых отверстиях корпу­сов распределителей их ремонтируют, нарезая резьбу ремонтного размера.

Отремонтированные золотники подбирают к отверстиям кор­пуса распределителя по размерным группам так, чтобы золотник входил в отверстие на 2/з своей длины. При таком подборе золотники притирают вместе с корпусом, дополнительно смазав их маслом (т. е. не применяя притирочной пасты). Правильно подобранный и дополнительно притертый золотник должен плот­но входить в отверстие корпуса распределителя и плавно, без заедания, перемещаться на всей длине.

При сборке распределителя седло перепускного клапана за­прессовывают в корпус распределителя с помощью приспособ­ления. Оправка 2 (рис. 2) должна входить в отверстие кор­пуса до упора в стопорное кольцо.

Рис. 3. Установка гидрорас­пределителя Р80 на стенде КИ-4200:
1 — рукав низкого давления, 2 — насос, 3 — переходная плита, 4 — кронштейн для гидрораспредели­теля, 5 — приспособление для креп­ления гидронасоса, 6, 7, 10 — рука­ва высокого давления, 8, 11 — пе­реходные штуцера.

Правильность сборки проверяют, нажимая на перепускной клапан со стороны плоскости нижней крышки. Клапан должен поворачиваться и перемещаться без заедания.

Резьбу гнезда предохранительного клапана перед установкой в корпус смазывают клеем АК-20 и завертывают гнездо до отка­за, установив под торец его шайбу из алюминия или мягкой меди.

Золотник распределителя собирают после подбора его к соот­ветствующему отверстию корпуса распределителя и устанавли­вают так, чтобы одно из разгружающих отверстий, просверлен­ных в верхних уплотнительных поясах, было направлено в сто­рону перепускного клапана.

В собранном распределителе проверяют легкость включения и надежность удержания золотников в положениях «Подъем», «Опускание» и «Плавающее».

Золотники при переключении из зафиксированного положе­ния в нейтральное должны возвращаться под действием пружи­ны автомата.

Схема испытания распределителя на стенде КИ-4200 пока­зана на рис. 135. Для каждой отремонтированной золотниковой пары утечка масла не должна превышать 2—3 см3/мин, до­пустимая утечка (для распределителя, находящегося в эксплуа­тации)— 10—И см3/мин. Температура масла при проверке должна быть 45—55° С, давление срабатывания предохранитель­ного клапана — 13—13,5 МПа. Если давление будет больше или меньше указанного, то клапан следует отрегулировать при подаче масла насосом не менее 20 л/мин. Срабатывание клапа­на автомата золотника должно быть отрегулировано на давле­ние 10,5—11,5 МПа. Утечка масла через перепускной клапан не допускается.

Ремонт гидрораспределителей типа У-4960. Основные дефекты гидрораспределителей: износ отверстия корпуса под золотник, конусной поверхности обратного и предохранительного клапана, золотника; трещины на корпусе.

Корпус распределителя бракуют, если трещины проходят че­рез внутренние каналы. Забоины и царапины на плоскостях при­легания верхней и нижней крышек корпусов распределителей не допускаются. Их устраняют шлифованием на плоскошлифоваль­ном станке. Неплоскостность поверхностей допускается не более 0,07 мм; непараллельность плоскостей — не более 0,1 мм.

Ремонтируют гидрораспределители путем увеличения диа­метра отверстия корпуса под золотник развертками, доводки притирами на специальном станке и изготовления новых увели­ченных золотников или восстанавливают старый золотник путем нанесения на изношенную поверхность гальванического покры­тия.

Притирка производится вручную. Более производительно применение алмазных разверток на сверлильных станках, кото­рые позволяют повысить производительность труда и точность отверстий.

Черновая обработка изношенных поверхностей отверстий корпуса гидрораспределителя заключается в притире с приме­нением 30-микронной пасты до удаления следов износа. Чисто­вую обработку выполняют с использованием 5-микронной пасты или других притиров. Конусность и эллипсность корпуса не должны быть более 0,002 мм.

Целесообразно восстанавливать золотники методом покрытия хромомолибденовым сплавом, имеющим высокую износостой­кость. Золотники, покрытые этим сплавом, имеют в 2,8 раза меньший износ, чем золотники, хромированные в стандартном электролите.

Золотники после притирки сортируют по размерным группам. Отремонтированные золотники подбирают к отверстиям корпуса распределителя по размерным группам так, чтобы золотник входил в отверстие на 2/3 своей длины. При таком подборе золот­ник притирают совместно с корпусом, дополнительно смазав их маслом.

При испытании гидрораспределителей проверяют утечки жид­кости, по зазорам золотников и через обратный клапан регули­руют и проверяют срабатывание предохранительных клапанов и четкость возвращения золотников рабочих секций из рабочих позиций в нейтральную под действием пружин.

Испытуемый гидрораспределитель устанавливают на стол с помощью винтовых прижимов. Подводящие, сливные и рабочие отводы соединяют рукавами с гидросистемой стенда или заглу­шают в зависимости от вида испытаний и типа распределителя.

Для защиты рабочего при испытании гидрораспределителя на случай обрыва напорного рукава на стенде установлен за­щитный экран. Во время испытания гидрораспределителя насос подает масло в гидросистему стенда. Увеличение давления мас­ла, подаваемого от насоса к испытуемому распределителю, а также замер утечек осуществляются с помощью гидропреоб­разователя.
